一、产品介绍
汽车ZT工具滑车轨道/ZT型轨道平移滑车装置是我公司参考国外先进工艺，根据我国众多厂家实际使用情况而研制改进的一种国际流行的轻型物料悬挂输送系统。它是以各种联接件将轨道安装在工作框架上，通过轨道内的滑车运行来实现物料的悬挂和移动。
该滑车装置适用于汽车、家用电器、机械制造等行业的流水线生产，特别是在汽车焊装和总装线上有着广泛的应用。
二、产品型号、规格
ZT-W40
表示外形尺寸为40的ZT型轨道
ZT-W65
表示外形尺寸为65的ZT型轨道
ZT-W80
表示外形尺寸为80的ZT型轨道
ZT-D80
表示相配轨道外形尺寸为80轨道的纵轨（导轮）滑车
ZT-Jπ65
表示相配轨道外形尺寸为65轨道的π型联接件
ZT-G80
表示相配轨道外形尺寸为80的工具滑车

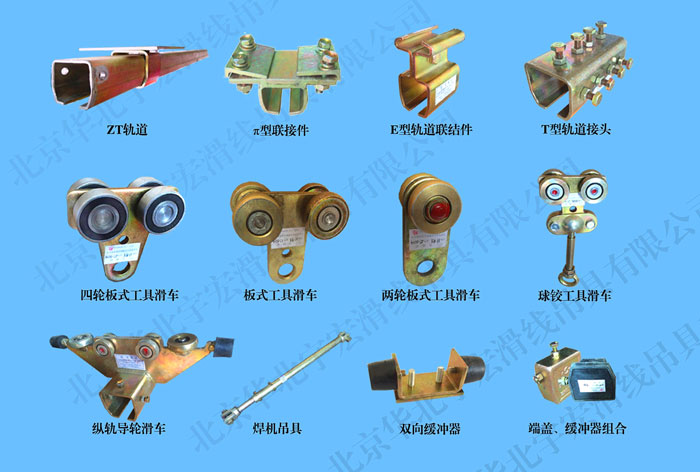

三、产品目录

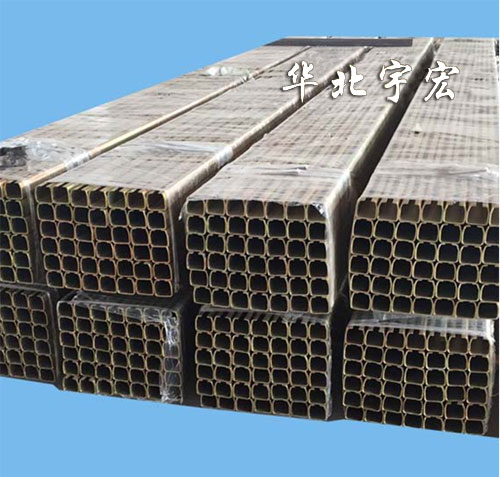

1.轨道
产品型号：ZT-W40 65 80
技术参数
|
 |
|
型号 |
A
(mm) |
B
(mm) |
C
(mm) |
S
(mm) |
截面面积
F(cm2) |
重量
(Kg/m) |
起重量
(Kg) |
定尺长度
(m) |
|
ZT-W40-1 |
40 |
35 |
10 |
3 |
3.49 |
2.7 |
100 |
6 |
|
ZT-W40 |
44 |
38 |
10 |
3 |
4.01 |
3.12 |
100 |
6 |
|
ZT-W48 |
48 |
44 |
15 |
3.5 |
5.12 |
4.0 |
200 |
6 |
|
ZT-W65 |
65 |
60 |
18 |
4 |
7.94 |
6.1 |
500 |
6 |
|
ZT-W80 |
80 |
75 |
22 |
5 |
12.39 |
9.5 |
1000 |
6 |
|
ZT-W90 |
90 |
110 |
25 |
7 |
22.21 |
17.32 |
1500 |
6 |
|
2.π型联接件
用于轨道与工字钢的连接与固定
产品型号：ZT-Jπ40 65 80
技术参数
|
 |
|
结构尺寸 |
A |
C |
B |
E |
承载量Kg |
|
工字钢型号 |
12# |
14# |
16# |
18# |
20# |
|
|
|
|
|
ZT-Jπ40 |
125 |
|
|
|
|
14 |
53 |
54 |
300 |
|
ZT-Jπ65 |
125 |
130 |
140 |
150 |
160 |
22 |
80 |
84 |
800 |
|
ZT-Jπ80 |
|
130 |
140 |
150 |
160 |
25 |
100 |
100 |
1500 |
|

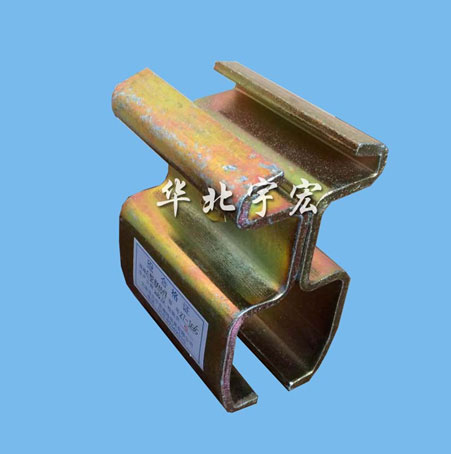

3.E型轨道联结件
用于轨道与工字钢的连接与固定
产品型号：ZT-JE40 65 80
技术参数
|
 |
|
型号 |
A(mm) |
C(mm) |
E(mm) |
F(mm) |
B(mm) |
承载力(kg) |
|
ZT-JE40 |
55 |
14 |
86 |
20 |
42 |
500 |
|
ZT-JE65 |
80 |
22 |
125 |
30 |
65 |
1000 |
|
ZT-JE70 |
85 |
25 |
150 |
40 |
75 |
1200 |
|
ZT-JE80 |
100 |
25 |
170 |
56 |
80 |
1500 |
|

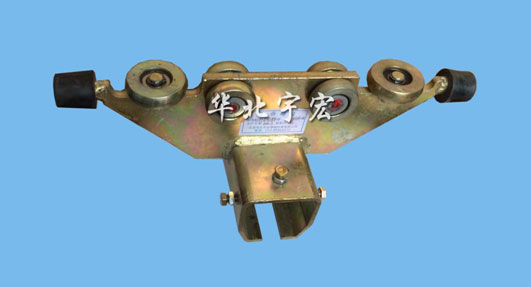

4.纵轨导轮滑车
用于横梁的悬吊和移动
产品型号：ZT-DLX80-65
技术参数
|
 |
|
型号 |
A |
B |
C |
E |
承载力Kg |
备注 |
|
ZT-DLX40-40 |
210 |
95 |
152 |
54 |
250 |
用于40纵轨下挂40横轨 |
|
ZT-DLX65-65 |
360 |
152 |
226 |
80 |
500 |
用于65纵轨下挂65横轨 |
|
ZT-DLX65-80 |
360 |
167 |
226 |
100 |
500 |
用于65纵轨下挂80横轨 |
|
ZT-DLX80-65 |
393 |
152 |
266 |
80 |
1000 |
用于80纵轨下挂65横轨 |
|
ZT-DLX80-80 |
393 |
167 |
266 |
100 |
1000 |
用于80纵轨下挂80横轨 |
|

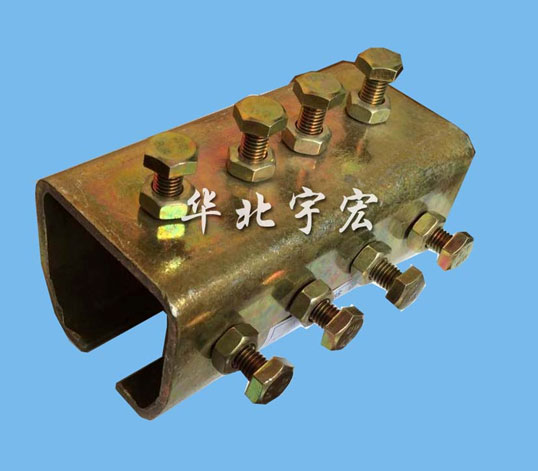

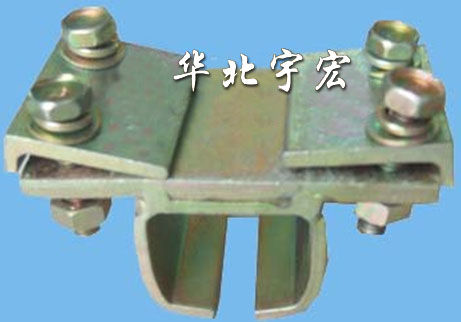

5.产品名称：T型轨道接头
用于轨道跟轨道的相互连接
产品型号：ZT-JT40 65 80
技术参数
|
 |
|
型号 |
A |
C |
E |
承载力Kg |
|
ZT-JT40 |
55 |
14 |
48 |
500 |
|
ZT-JT65 |
80 |
22 |
72 |
1000 |
|
ZT-JT80 |
100 |
25 |
94 |
1500 |
|

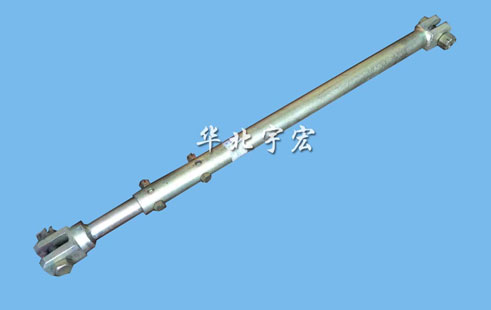

6.产品名称：焊机吊具
用于悬吊电焊机
产品型号：ZT-HD63 90 123
技术参数
|
 |
|
型号 |
L |
A |
|
ZT-HD63 |
630-930 |
50 |
|
ZT-HD90 |
900-1400 |
50 |
|
ZT-HD123 |
1230-1630 |
100 |
|

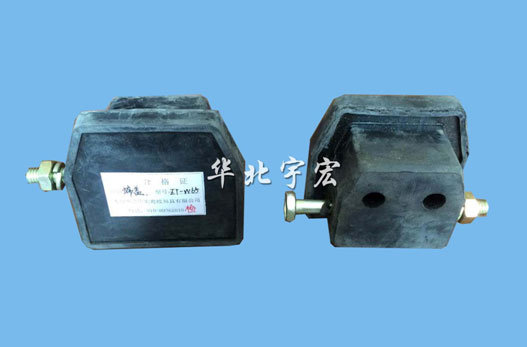

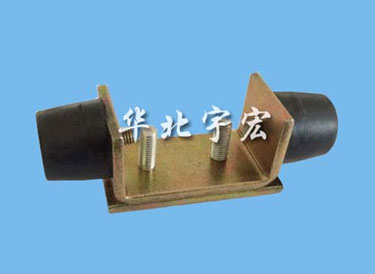

7.产品名称：端盖及缓冲器
端盖、缓冲器组合：安装于轨道两端，避免滑车移出轨道
双向缓冲器：安装于ST型滑轨中间，主要用于避免滑车与滑车间的碰撞，减少噪音
产品型号：ZT-W40 65 80
端盖、缓冲器组合
双向缓冲器
技术参数
|
 |
|
型号 |
重量KG |
|
ZT-W40 |
0.3 |
|
ZT-W65 |
0.5 |
|
ZT-W80 |
0.9 |
|

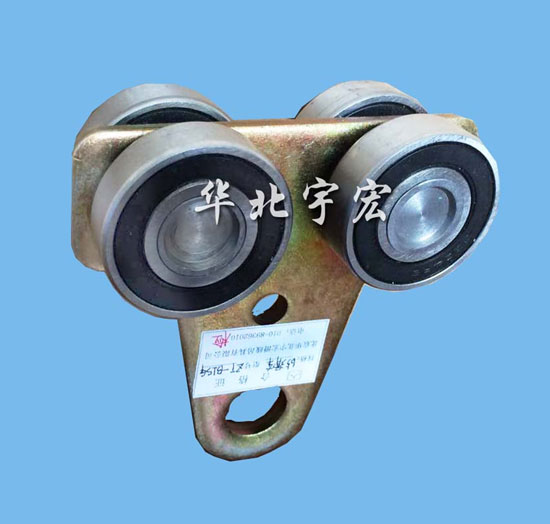

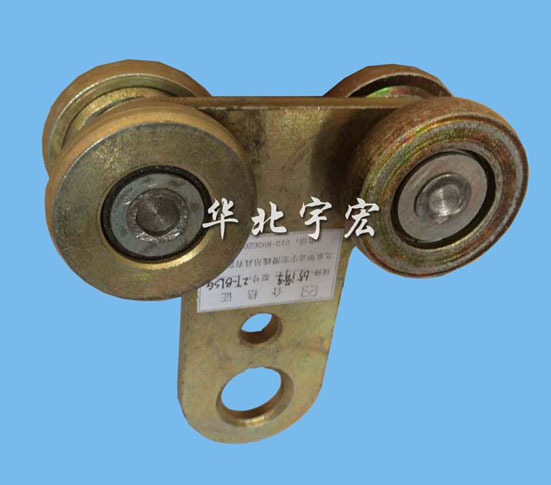

8.

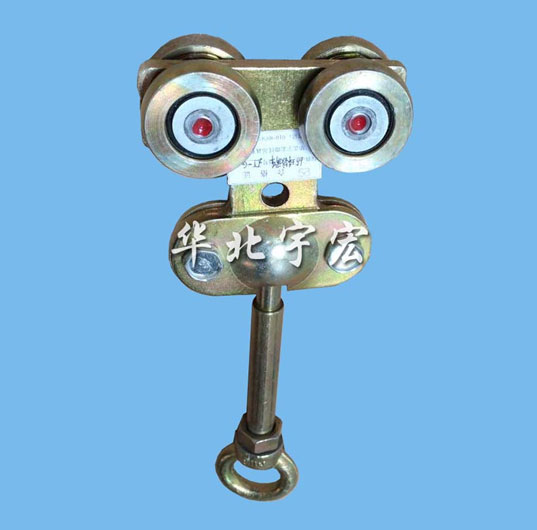

产品名称：四轮板式工具滑车
用于物件的悬挂、移动，在汽车行业主要电缆的悬挂
产品型号：ZT-BLSG40 65 80
技术参数
|
 |
| 型号 |
A |
B |
b |
承载力Kg |
|
ZT-BLSG40 |
136 |
82 |
48 |
100 |
|
ZT-BLSG65 |
158 |
121 |
77 |
500 |
|
ZT-BLSG8 |
195 |
163 |
104 |
1000 |
|

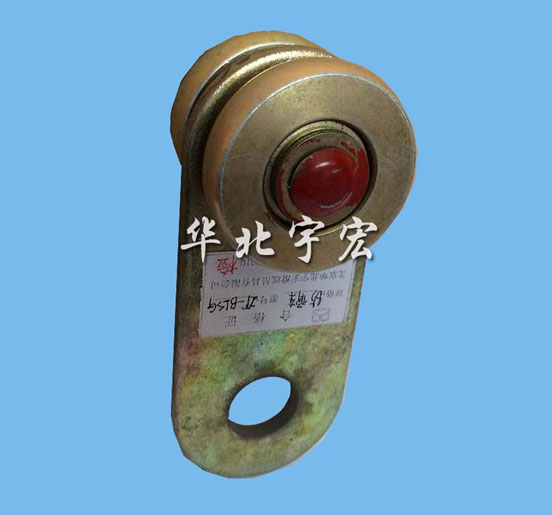

9.产品名称：两轮板式工具滑车
用于物件的悬挂、移动
产品型号：ZT-BLEG40 65 80
技术参数
|
 |
| 型号 |
A |
B |
b |
承载力Kg |
|
ZT-BLEG40 |
29 |
65 |
39 |
50 |
|
ZT-BLEG65 |
50 |
122 |
74 |
250 |
|
ZT-BLEG80 |
64 |
172 |
110 |
500 |
|
10.产品名称：球铰工具滑车
用于物件的悬挂、移动
产品型号：ZT-G40 65 70 80
技术参数
|
 |
|
型号 |
A |
B |
b |
d |
承载力Kg |
|
ZT-G40 |
81 |
199 |
167 |
20 |
100 |
|
ZT-G65 |
112 |
295 |
227 |
30 |
500 |
|
ZT-G70 |
140 |
295 |
235 |
30 |
800 |
|
ZT-G80 |
140 |
300 |
235 |
30 |
1000 |
|
|
